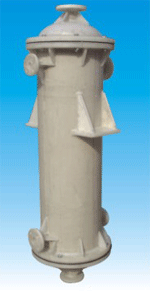

石墨改性聚丙烯列管式换热器

石墨改性聚丙烯换热器

石墨改性聚丙烯列管式换热器、冷凝器简解
产品简介:

  石墨改性聚丙烯列管式换热器,是我国近期发展起来的新型换热设备是北京化工学院的科研成果,八O年国家化工部对此组织了技术鉴定,同年荣获化工部重大科技成果奖。
   应用石墨改性聚丙烯制成的换热器,属国内较先进的换热设备。本设备采用石墨改性聚丙烯制成导热管,选用优质纯聚丙烯制成壳体、管板、封头、法兰、接管等零件。


耐腐蚀性:聚丙烯具有优良的耐化学品性,对于无机化合物,不论酸、碱、盐溶液,除强氧化性物料外,几乎直到12°C都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
耐温性:聚丙烯塑料融点为164℃~174℃,因此一般使用温度可达-10℃~130℃。
重量轻:不结垢,不污染介质,也可用于食品工业。
无毒性:设备安装维修极为方便。
由于具有以上特点,所以本设备适合于化工、制药、染化、冶金,食品、环保、化纤等行业中做各种用途的换热设备及容器代替了原有的不锈钢、搪瓷;石墨、碳钢、玻璃等设备,使用后效果显著,已受到广大用户的欢迎。

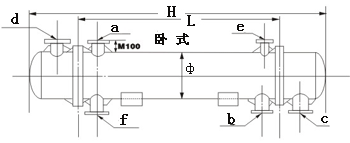

管口使用表:
符号
用途
a
壳程出口
b
壳程入口
c
管程入口
d
管程出口
e
放气口
f
排净口

石墨改性聚丙烯性能
数据
纯聚丙烯性能
数据
比重
1.1
比重
10.91
工作温度℃
-5-125
工作温度℃
-10-130
线膨胀系数X10-5/℃
5.7-12
线膨胀系数X10-5/℃
6-13
抗冲强度 kg/cm2
≥6.5
抗冲强度 kg/cm2
≥15
抗拉强度 kg/cm2
≥230
抗拉强度 kg/cm2
≥300
焊接抗拉强度 kg/cm2
≥123
焊接抗拉强度 kg/cm2
≥165
导热系数千卡/米.小时.度
2.8
导热系数千卡/米.小时.度
工作压力
正压MPa
≤0.3
工作压力
正压MPa
0.3
负压MPa
-0.1
负压MPa
-0.1
出厂水压试验MPa
0.4
出厂水压试验MPa
0.4


物理机械性能表:
石墨改性聚丙烯  纯聚丙烯
性能 数据 性能 数据
比重 1.1 比重 0.93
工作温度℃ -10~125 工作温度℃ -10~130
线膨胀系数×10-5/℃ 5.7~12 线膨胀系数×10-5/℃ 6~13
抗冲强度kg/cm2 6.44 抗冲强度kg/cm2 ≥15
抗冲强度kg/cm2 230 抗冲强度kg/cm2 ≤300
焊接抗拉强度kg/cm2 2.6 焊接抗拉强度kg/cm2 165
导热系数千卡/米.小时.度 2.8 导热系数千卡/米.小时.度
工作压力 MPa ≤0.3 工作压力 MPa ≤0.3
真空MPa -0.1 真空MPa -0.1
出厂水压MPa 0.4 出厂水压MPa 0.4
注意事项:
1.订货时,请查阅产品说明书中的性能,针对介质和使用条件选购。
2.每台换热器规格面积由客户指定,换热器及壳体直径请参考换热器规格表。
3.壳程如需要多层折流板,可提出数量.以便按需制造。
4.订货时要指明安装形式,如改变管接口大小及防卫请客户提前指出。
5.塑料设备较脆,要轻拿轻放,安装时要慢慢紧固螺栓,以免损坏设备。
6.换热器支座可由用户自制或来图加工。
7.开车时先注入冷却水,应避免与明火接触。

换热器第列规格对照表:
型号 公称换热 壳体 换热器 管接口法兰规格Dg10 安装尺寸
面积 实际
面积
公称直径φ 公称
直径
Lmm
管数 有效
长度
a b c d e f 立式 卧式
PSU 2 2.21 250 20 48 860 40 32 50 40 25 32 1260 1410
3 3.14 250 20 48 1110 40 32 50 40 25 32 1510 1660
4 4 250 20 48 1450 40 32 50 40 25 32 1800 1950
4 4.14 310 20 72 1000 40 32 50 40 25 32 1485 1660
5 5.17 310 20 72 1300 40 32 50 40 25 32 1735 1710
6 6.12 310 20 72 1500 40 32 50 40 25 32 1965 2140
8 8.19 310 20 72 2040 40 32 70 50 25 32 2465 2640
10 10.18 310 20 72 2520 40 32 70 50 25 32 2956 3120
10 10.71 400 20 138 1350 50 40 70 50 25 32 1860 2060
12 12.21 400 20 138 1600 50 40 70 50 25 32 2050 2250
15 15.07 400 20 138 1960 50 40 70 50 25 32 2410 2610
16 16.18 400 20 138 2100 50 40 70 50 25 32 2550 2750
20 20.14 400 20 138 2600 70 50 80 70 32 40 3050 3250
20 20.23 500 20 220 1660 70 50 100 80 32 40 2220 2360
25 25.11 400 20 138 3200 70 50 80 70 32 40 3600 3750
25 25.02 500 20 220 2000 70 50 100 80 32 40 3520 2660
30 30.09 500 20 220 2440 70 50 100 80 32 40 3000 3140
40 40.2 500 20 220 3240 80 70 100 80 40 50 3800 3940
50 50.16 500 20 220 3950 80 70 125 100 40 50 4450 4750
50 50.1 630 20 346 2580 100 80 125 100 40 50 3180 3380
60 60.04 630 20 346 3080 100 80 125 100 40 50 3680 3880
70 70.38 630 20 346 3600 100 80 125 100 40 50 4200 4400
80 80.32 630 20 346 4100 125 100 150 125 50 70 4700 4900
90 90.2 800 20 646 2490 125 100 150 125 50 70 3190 3390
100 100.23 800 20 646 2760 125 100 150 125 50 70 3460 3660
120 120.28 800 20 646 3300 150 150 150 150 70 70 4000 4200
150 150.71 800 20 646 4120 150 150 150 150 70 70 4820 5020
