聚丙烯PP整体式球阀

聚丙烯球阀的使用范围及结构特点：

适用于带腐蚀性介质的输送过程的截流。
全部零件采用RPP或PVDF注塑件组装成型，耐腐蚀性能优良。
密封圈采用F4.耐腐性能优异，延长使用寿命。转动灵活、使用方便。
整体式球阀泄漏点少，强度高，联接式球阀装拆方便。

聚丙烯球阀的安装使用：

两端法兰与管路联接时，要均匀拧紧螺栓，防止法兰变形造成泄漏。
顺时针方向旋转手柄为关闭，反之为开启。
只可作断流、通流，不宜作流量调节。
含硬颗粒液体容易使球表面划伤。

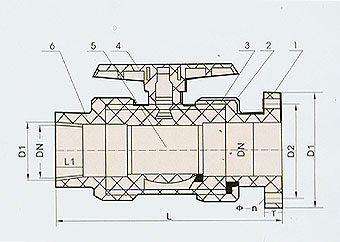

产品结构示意图及安装尺寸表

型号Q41F-6S Q41F-10S法兰连接

公称通径DN(mm)	结构尺寸(mm)							重量Kg
公称通径DN(mm)	D1	D2	L	T	Φ	N	H	重量Kg
15	95	65	110	14	14	4	70	0.25
20	105	75	120	16	14	4	70	0.35
25	115	85	140	16	14	4	90	0.52
32	135	100	160	16	18	4	95	0.71
40	145	110	160	16	18	4	130	1
50	160	125	180	18	18	4	130	1.3
65	180	145	220	22	18	4	155	2.05
80	195	160	250	25	18	4	165	2.8
100	215	180	280	25	18	8	190	3.55
125	245	210	320	30	18	8	220	5.00
150	280	240	360	30	23	8	255	6.75
200	335	295	400	35	23	8		9.5

型号Q11F-6S Q11F-6F 螺纹连接

公称通径DN(mm)	结构尺寸(mm)			重量Kg
公称通径DN(mm)	D1	L	L1	重量Kg
15	ZG1/2"	100	15	0.15
20	ZG3/4"	120	17	0.20
25	ZG1"	135	20	0.30
32	ZG1/4"	150	23	0.5
40	ZG1/2"	170	25	0.6
50	ZG2"	200	28	1.0
65	ZG1/2"	215	32	1.50
80	ZG3"	265	35	3.0
100	ZG4"	360	45	2.0

1、阀体

2、球体

3、阀杆

4、手柄

5、阀盖

6、密封圈

7、密封座

1、连接法兰

2、压紧螺母

3、阀体

4、手柄

5、阀球体

6、螺纹接管
